PRACTICA DE CIRCUITO CON: POTENCIOMETRO, FOTORESISTENCIA Y PULSADOR

El lunes 19 de junio se realizo en clase la practica de 3 circuitos eléctricos en serie pero con el agregado de componentes electrónicos para ver su funcionamiento dentro de un circuito. Los componentes agregados en los circuitos son el potenciometro, el pulsador y la fotoresistencia

Con Potenciometro

• 1 PROTOBOARD
• 1 BATERIA 9V CON SU BROCHE
• 1 LED
• 1 RESISTENCIA DE 220 OHMIOS (ROJO ROJO CAFE) O 330 OHMIOS (NARANJA NARANJA CAFE)
• 4 CABLES MACHO - MACHO
• 1 POTENCIOMETRO

Potenciometro Al maximo de resistencia

Potenciometro A 50% de resistencia

Potenciometro A 0 de resistencia

LO OBSERVADO

En este circuito la implementacion de un potenciometro permite el control de la intensidad de la luz led, Un potenciómetro es una Resistencia Variable que se puede ajustar manualmente.

Los potenciómetros limitan el paso de la corriente eléctrica (Intensidad) provocando una caída de tensión en ellos al igual que en una resistencia

¿QUÉ DIFICULTADES TUVO?

Al principio no funcionaba el circuito por que estaba mal conectado, ya que quería ahorrar máximo espacio y conectar todo seguido, pero por el tamaño y dimensiones que tiene el potenciometro no pude y tuve que recurrir a repetir todo de nuevo pero ahora conectar los componentes mediante cables macho-macho

CONCLUSIÓN

Finalmente, logre completar la practica del circuito agregando el potenciometro, entendí mediante practica el funcionamiento de este componente. Si el potenciómetro lo ponemos a 0 de resistencia la tensión del Led será la máxima que pueda tener por lo tanto la intensidad de luz sera mayor, en cambio si aumentamos la resistencia del potenciometro el Led estará a menos tensión y la intensidad sera menor. A más resistencia del potenciómetro menos tensión en el Led.

Podemos usar un potenciómetro para controlar el nivel de luz.

Con Fotoresistencia

• 1 PROTOBOARD
• 1 BATERIA 9V CON SU BROCHE
• 1 LED
• 1 FOTORESISTENCIA
• 1 CABLES MACHO - MACHO

Mas luz, menos resistencia

Menos luz, mas resistencia

LO OBSERVADO

En este circuito la implementacion de una fotoresistencia tiene la funcion de una resistencia que varía su resistencia en función de la luz que incide sobre su superficie. Al tapar y no permitir entrada de luz en la superficie del componente, cambiamos la resistencia dada al led.

¿QUÉ DIFICULTADES TUVO?

Al principio no encontraba el componente a usar, la fotoresistencia, ya que tengo mala organizado los componentes en una funda, por lo que se me complica identificar los componentes que estoy buscando.

CONCLUSIÓN

Finalmente, logre completar la practica del circuito agregando la fotoresistencia, entendí mediante practica el funcionamiento de este componente. Cuanto mayor sea la intensidad de la luz que incide en la superficie de la fotoresistencia menor será su resistencia y cuanto menos luz incida mayor será su resistencia.

La fotoresistencia es dependiente a la energia luminica o luz presentada alrededor del circuito

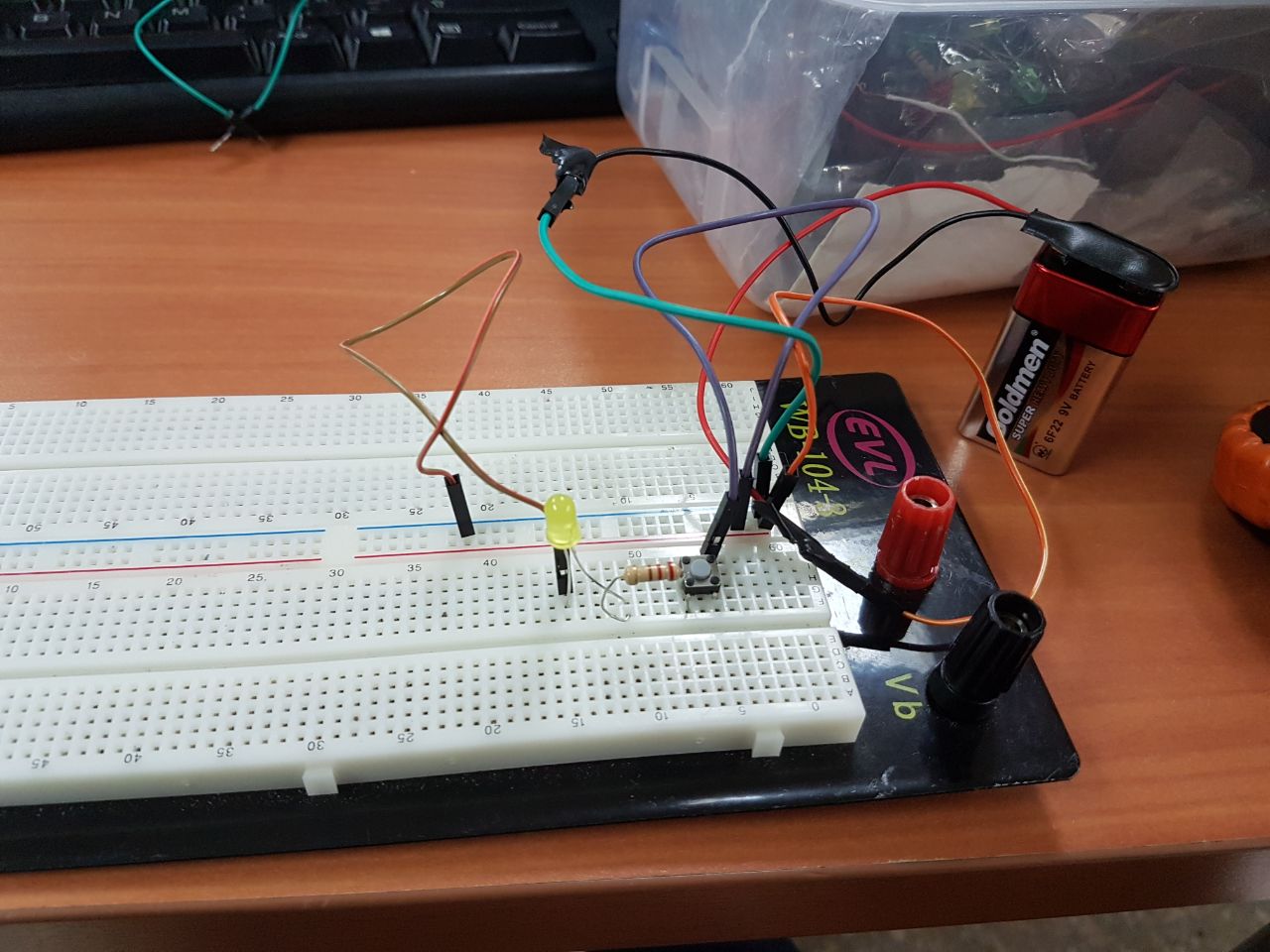

Con Pulsador

• 1 PROTOBOARD
• 1 BATERIA 9V CON SU BROCHE
• 1 LED
• 1 RESISTENCIA DE 220 OHMIOS (ROJO ROJO CAFE) O 330 OHMIOS (NARANJA NARANJA CAFE)
• 2 CABLES MACHO - MACHO
• 1 PULSADOR

No pulsado, el circuito esta abierto

Al ser pulsado el circuito se cierra

LO OBSERVADO

En este circuito la implementacion de un pulsador tiene la funcion de un operador electrico. Puede presentarse pulsadores de 2 o 4 patas pero tiene mismo funcionamiento. Si se aplasta el led se prende y si no no se prende

¿QUÉ DIFICULTADES TUVO?

Al principio después de conectar todos los componentes , el led se mantenía prendido sin importar que se oprima o no el pulsador, esto se debía a que la forma de conectar los cables correctamente en un pulsador de 4 patas es en diagonal y no en vertical como lo estaba realizando.

CONCLUSIÓN

Finalmente, logre completar la practica del circuito agregando el pulsador, entendí mediante practica el funcionamiento de este componente. Un pulsador es un operador eléctrico que, cuando se oprime, permite el paso de la corriente eléctrica y, cuando se deja de oprimir, lo interrumpe.
